Ob Solarmodul und Wechselrichter zusammenpassen, lässt sich nicht allein durch den Vergleich von Wp, kWp und kW beurteilen. Entscheidend ist, welche Spannungen und Ströme der geplante PV-Generator in seiner konkreten String- und MPPT-Konfiguration am Wechselrichter bereitstellt.
Dieser Leitfaden erklärt die wichtigsten Prüfwerte Voc, Vmpp, Impp und Isc, ordnet Strombegrenzung und elektrische Grenzüberschreitung ein und zeigt, warum moderne High-Current- oder TOPCon-Module ebenso wie Repowering-Projekte immer anhand der konkreten Datenblätter geplant werden müssen.
Inhaltsverzeichnis
1. Der Denkfehler: Warum kWp kein Kompatibilitätskriterium ist
2. Spannungsauslegung: Voc und Vmpp unter realen Temperaturbedingungen
3. Stromgrenzen: Warum Impp und Isc nicht dasselbe sind
4. Parameter-Matching: Erst String und MPPT zeigen die reale Kompatibilität
5. TOPCon und High-Current-Module: Wo liegt das echte Kompatibilitätsproblem?
6. PV-Repowering: Warum der bestehende Wechselrichter neu geprüft werden muss
1.Der Denkfehler: Warum kWp kein Kompatibilitätskriterium ist
Das Verhältnis zwischen installierter Modulleistung und Wechselrichterleistung ist für die Dimensionierung wichtig - es beweist aber keine elektrische Kompatibilität.
In der Praxis werden häufig zwei Angaben direkt miteinander verglichen: beispielsweise 10 kWp Modulleistung auf dem Dach und ein Wechselrichter mit 10 kW AC-Nennleistung. Für die Frage, ob die Komponenten elektrisch zusammenpassen, reicht dieser Vergleich jedoch nicht aus.
Zwei Solarmodule mit jeweils 450 oder 500 Wp können unterschiedliche Spannungs- und Stromwerte besitzen. Ebenso können zwei Wechselrichter derselben Leistungsklasse unterschiedliche MPPT-Spannungsbereiche, Eingangsstromgrenzen oder MPP-Tracker-Architekturen aufweisen.
Auch ein bewusst höher ausgelegter DC-Generator ist deshalb nicht automatisch ein Kompatibilitätsproblem. Die zulässige Generatorleistung und das DC/AC-Verhältnis müssen entsprechend den Vorgaben des jeweiligen Wechselrichterherstellers geplant werden. Unabhängig davon müssen jedoch sämtliche Spannungs- und Stromgrenzen eingehalten werden.
Für die Prüfung ist folgende Reihenfolge sinnvoll:
Spannung prüfen → Strom prüfen → String- und MPPT-Konfiguration prüfen
Die eigentliche Frage lautet also nicht: "Wie viel Watt haben Modul und Wechselrichter?" Sondern: "Welche elektrische Spannung und welcher Strom liegen bei dieser konkreten Generatorauslegung am Wechselrichter an?"
2. Spannungsauslegung: Voc und Vmpp unter realen Temperaturbedingungen
Bei der Spannungsprüfung müssen zwei unterschiedliche Grenzen betrachtet werden: die maximal zulässige DC-Spannung und der nutzbare MPPT-Arbeitsbereich. Dafür sind insbesondere Voc und Vmpp relevant.
Voc: Warum die tiefste Temperatur wichtig ist
Die Leerlaufspannung Voc eines Solarmoduls steigt bei sinkender Zelltemperatur. Werden mehrere Module in einem String in Serie geschaltet, addieren sich ihre Spannungen. Deshalb reicht es nicht, nur den Voc-Wert eines einzelnen Moduls bei Standard-Testbedingungen mit der Wechselrichterspannung zu vergleichen.
Die maximale Stringspannung muss für die relevante niedrige Temperatur am Projektstandort bewertet werden. Vereinfacht lässt sich die temperaturabhängige Leerlaufspannung so berechnen:
Voc(Tmin) = Voc,STC × [1 + (γVoc / 100) × (Tmin - 25 °C)]
Vstring,max = NModul × Voc(Tmin)
- Voc,STC: Leerlaufspannung bei STC
- γVoc: Temperaturkoeffizient der Leerlaufspannung in %/K
- Tmin: für den konkreten Standort anzusetzende niedrige Temperatur
- NModul: Anzahl der in Serie geschalteten Module
Für die konkrete Auslegung sind die aktuellen Modul- und Wechselrichterdaten sowie die standortbezogenen Planungsannahmen maßgeblich. IEC 62548-1 behandelt die grundlegenden Anforderungen an das Design von PV-Arrays und deren Verbindung zur Leistungselektronik [3].
Rechenbeispiel: Warum STC allein nicht reicht
Angenommen, ein Modul besitzt Voc = 38,5 V bei STC, einen Voc-Temperaturkoeffizienten von -0,26 %/K und wird in einem String mit 15 Modulen eingesetzt. Wird für ein reines Rechenbeispiel eine Modultemperatur von -10 °C angesetzt, ergibt sich Voc(-10 °C) ≈ 42,0 V.
15 × 38,5 V = 577,5 V bei STC | 15 × 42,0 V ≈ 630 V bei -10 °C
Liegt die maximal zulässige DC-Eingangsspannung eines Wechselrichters beispielsweise bei 600 V, wäre diese Stringkonfiguration unter den angenommenen Bedingungen nicht zulässig. Wichtig: -10 °C ist kein pauschal für jedes deutsche Projekt vorgeschriebener Berechnungswert. Die anzusetzende Temperatur hängt vom Standort und der jeweiligen Planung ab.
Vmpp: Die andere Seite des Spannungsfensters
Während Voc die obere Spannungsgrenze betrifft, beschreibt Vmpp die Spannung am Maximum Power Point. Bei höheren Zelltemperaturen sinkt die Modulspannung. Deshalb muss ebenfalls betrachtet werden, ob die MPP-Spannung unter warmen Betriebsbedingungen noch in einem geeigneten Bereich des Wechselrichters liegt.
Startspannung und MPPT-Untergrenze dürfen nicht ohne Prüfung gleichgesetzt werden. Das Datenblatt des konkreten Wechselrichters muss zeigen, welche Spannung für den Start erforderlich ist und in welchem Bereich der MPP-Tracker arbeiten kann. Außerhalb des optimalen MPPT-Bereichs droht nicht automatisch ein Geräteschaden, der optimale Arbeitspunkt kann jedoch möglicherweise nicht vollständig genutzt werden.
Auf der Spannungsseite müssen daher zwei Fragen getrennt beantwortet werden: Bleibt die maximale String-Leerlaufspannung unter Vdc,max? Und bleibt die MPP-Spannung unter relevanten Betriebsbedingungen im geeigneten MPPT-Bereich?
3. Stromgrenzen: Warum Impp und Isc nicht dasselbe sind
Auf der Stromseite ist die wichtigste Regel, Betriebsstrom und Kurzschlussstrom nicht miteinander zu vermischen. Impp und Isc beschreiben unterschiedliche elektrische Zustände und müssen deshalb mit unterschiedlichen Angaben des Wechselrichters verglichen werden.
Impp: Betriebsstrom am Maximum Power Point
Impp bezeichnet den Modulstrom am Maximum Power Point. Auf Wechselrichterseite finden sich je nach Hersteller Angaben wie maximaler Eingangsstrom, maximal nutzbarer Eingangsstrom, maximaler Strom pro MPPT oder maximaler Strom pro String. Diese Begriffe sollten nicht ohne Prüfung als identisch behandelt werden.
Ein Modul-Impp oberhalb eines angegebenen nutzbaren Wechselrichterstroms bedeutet nicht bei jedem Gerät automatisch "inkompatibel". SMA erläutert für die genannten Wechselrichter, dass der MPP-Strom des PV-Generators höher als der maximale Eingangsstrom sein darf: Das Gerät begrenzt den aufgenommenen Strom, während mögliche Ertragswirkungen mit einem Auslegungstool bewertet werden können [1].
Fronius beschreibt dasselbe Prinzip für GEN24: Wird der maximal nutzbare Eingangsstrom überschritten, begrenzt der Wechselrichter den Strom aktiv. Ob ein solches Design zulässig und wirtschaftlich sinnvoll ist, muss dennoch für das konkrete Wechselrichtermodell anhand des Datenblatts und der Herstellerfreigaben geprüft werden [2].
Isc: eine separate Grenze
Isc bezeichnet den Kurzschlussstrom. Dieser wird nicht mit dem normalen MPPT-Betriebsstrom gleichgesetzt, sondern mit der vom Wechselrichterhersteller angegebenen zulässigen Kurzschlussstromgrenze abgeglichen.
SMA und Fronius unterscheiden klar zwischen nutzbarem Eingangsstrom und maximalem Kurzschlussstrom. Während bei bestimmten Geräten ein höherer verfügbarer MPP-Strom aktiv begrenzt werden kann, muss die angegebene Kurzschlussstromgrenze entsprechend den Herstellervorgaben eingehalten werden.
Eine universelle Formel wie Isc × 1,25 < Isc,max des Wechselrichters sollte nicht ohne Prüfung der konkreten Norm-, Geräte- und Herstelleranforderungen als allgemeines Kompatibilitätskriterium verwendet werden.

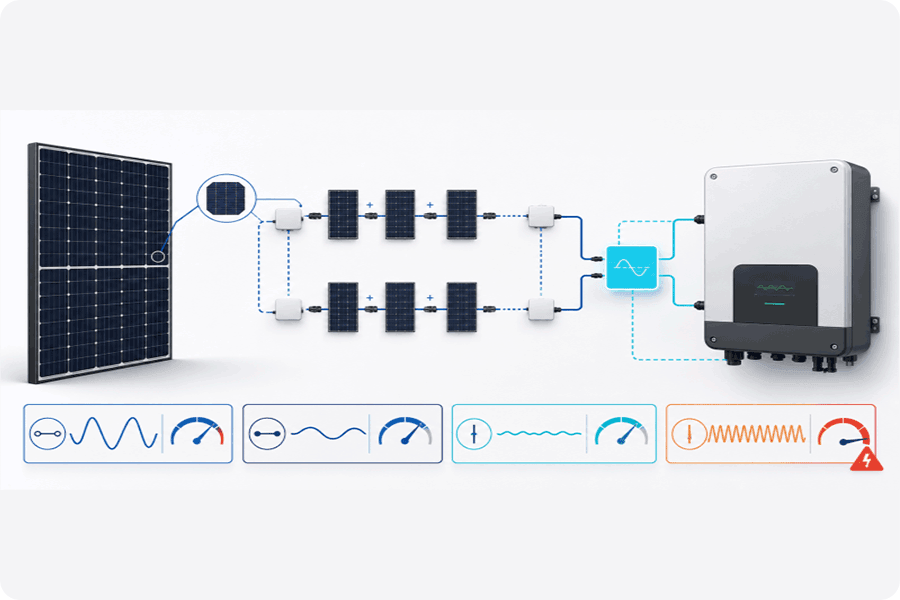

4. Parameter-Matching: Erst String und MPPT zeigen die reale Kompatibilität
Ob Modul und Wechselrichter tatsächlich zusammenpassen, entscheidet sich erst in der konkreten String- und MPPT-Konfiguration. Denn die Verschaltung verändert die elektrischen Bedingungen.
Serien- und Parallelschaltung richtig lesen
Bei einer Serienschaltung addieren sich die Modulspannungen. Deshalb wirken sich mehr Module pro String direkt auf Voc und Vmpp des gesamten Strings aus. Bei parallel geschalteten Strings addieren sich dagegen die Ströme.
Ein Beispiel: Liefert ein String am MPP 14 A und werden zwei elektrisch geeignete Strings parallel auf denselben MPP-Tracker geführt, muss die Auslegung nicht mehr nur mit 14 A, sondern mit den Bedingungen der parallelen Generatorzweige bewertet werden.
Vier sichtbare DC-Anschlüsse bedeuten außerdem nicht automatisch vier unabhängige MPP-Tracker. Mehrere Eingänge können zum selben Tracker gehören. Für die Planung ist daher zu prüfen:
- Wie viele MPP-Tracker besitzt der Wechselrichter?
- Welche DC-Eingänge gehören zu welchem Tracker?
- Welche Stromgrenze gilt pro String und welche pro MPPT?
- Welche Kurzschlussstromgrenzen sind angegeben?
- Wie viele Strings dürfen nach Herstellerplanung parallel betrieben werden?
Prüfmatrix für die konkrete Auslegung
Für das grundlegende Design von PV-Arrays ist IEC 62548-1:2023 einschließlich Amendment 1:2025 relevant. Der Standard behandelt unter anderem DC-Verkabelung, elektrische Schutz- und Schaltvorrichtungen sowie die Verbindung zur Leistungselektronik.
Für Deutschland ist zusätzlich zwischen Regelwerken zu unterscheiden. Die VDE-AR-N 4105:2026-03 behandelt insbesondere Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz; sie ist keine allgemeine Formelquelle für die temperaturabhängige Stringauslegung [4].
5. TOPCon und High-Current-Module: Wo liegt das echte Kompatibilitätsproblem?
Zelltechnologie ist kein Kompatibilitätsnachweis
Ein TOPCon-Modul ist nicht aufgrund seiner Zelltechnologie schwieriger mit einem Wechselrichter zu kombinieren. Relevant sind seine tatsächlichen elektrischen Kennwerte.
Moderne Hochleistungsmodule können aufgrund von Zellformat, Verschaltung und elektrischem Design höhere Betriebsströme als bestimmte ältere Modulklassen aufweisen. Gleichzeitig unterscheiden sich aktuelle TOPCon-Module untereinander. Für die Kompatibilität ist daher nicht die Frage "TOPCon oder PERC?" entscheidend, sondern: Wie hoch sind Voc, Vmpp, Impp und Isc dieses konkreten Moduls?
Strombegrenzung ist nicht gleich Grenzüberschreitung
Trifft ein High-Current-Modul auf einen Wechselrichter mit niedrigerem nutzbarem MPPT-Eingangsstrom, kann bei dafür vorgesehenen Geräten eine aktive Strombegrenzung auftreten. Fronius nennt beispielsweise 13,5 A Modul-Impp an einem MPPT mit 12,5 A nutzbarem Eingangsstrom und weist zugleich darauf hin, dass die separate Kurzschlussstromgrenze eingehalten werden muss.
Das ist der Unterschied zwischen Strombegrenzung und echter elektrischer Grenzüberschreitung. Wer moderne TOPCon-Module auswählt, sollte deshalb neben der Wattzahl gezielt die elektrischen Daten vergleichen. Das gilt auch für die aktuellen TOPCon-Optionen von Maysun Solar: Die Produkttechnologie allein ist weder ein Kompatibilitätsnachweis noch ein Ausschlusskriterium.
Praxisregel: Nicht die Zelltechnologie mit dem Wechselrichter abgleichen, sondern das konkrete Modul-Datenblatt mit der konkreten Eingangsschaltung des Wechselrichters.

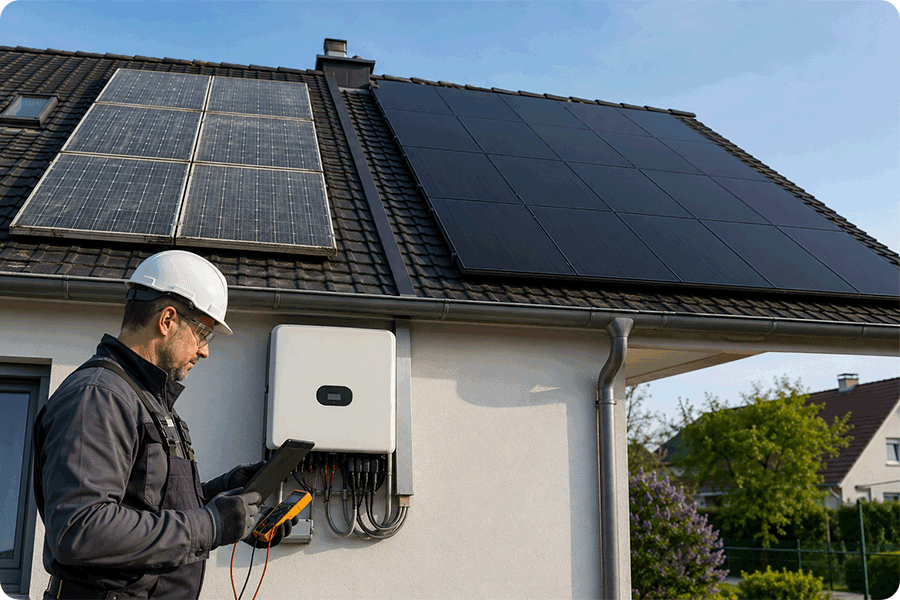

6. PV-Repowering: Warum der bestehende Wechselrichter neu geprüft werden muss
Beim PV-Repowering sind neue Module kein automatischer 1:1-Ersatz für die ursprünglich installierten Module.
Auch wenn Abmessungen oder Gesamtleistung ähnlich erscheinen, können sich Voc, Vmpp, Impp und Isc deutlich verändern. Deshalb müssen Stringspannung, MPPT-Arbeitsbereich, Eingangsstrom, Kurzschlussstromgrenzen und die bestehende String- bzw. MPPT-Aufteilung anhand der Daten des vorhandenen Wechselrichters neu bewertet werden. Ein höherer Modulstrom oder eine veränderte Spannung bedeutet dabei nicht automatisch, dass der Wechselrichter ersetzt werden muss - entscheidend ist, ob die neue Generatorauslegung innerhalb seiner zulässigen elektrischen Grenzen bleibt.
Zusätzlich sollten beim Modultausch auch die DC-Steckverbinder geprüft werden. Unterschiedliche oder lediglich als "MC4-kompatibel" bezeichnete Steckverbinder sollten nicht ohne Herstellerfreigabe miteinander kombiniert werden, da ungeeignete Verbindungen zu erhöhten Übergangswiderständen und Sicherheitsrisiken führen können. Die DKE verweist für die DC-Seite auf die Verwendung zugehöriger PV-Steckverbinder desselben Herstellers [5]. Beim Repowering gilt daher: Neue Modulparameter, bestehende Stringstruktur und Wechselrichtergrenzen müssen gemeinsam neu geprüft werden.
FAQ
1. Wie prüft man, ob Solarmodul und Wechselrichter zusammenpassen?
Nicht allein über Watt oder kW. Entscheidend sind Voc, Vmpp, Impp und Isc sowie die maximale DC-Spannung, der MPPT-Spannungsbereich, die Stromgrenzen des Wechselrichters und die konkrete Stringauslegung.
2. Was passiert, wenn der Modulstrom höher als der Wechselrichter-Eingangsstrom ist?
Das bedeutet nicht automatisch, dass die Kombination unzulässig ist. Bei dafür vorgesehenen Wechselrichtern kann der Eingangsstrom begrenzt werden, wodurch mögliche Ertragsspitzen nicht vollständig genutzt werden. Maßgeblich bleiben die Vorgaben des konkreten Wechselrichterherstellers.
3. Ist Isc oder Impp für den Wechselrichter wichtiger?
Beide Werte sind wichtig, aber für unterschiedliche Prüfungen. Impp beschreibt den Betriebsstrom am Maximum Power Point und wird mit den nutzbaren Eingangsstromgrenzen verglichen. Isc ist der Kurzschlussstrom und muss separat innerhalb der zulässigen Kurzschlussstromgrenze liegen.
4. Kann ein alter Wechselrichter mit modernen TOPCon-Modulen betrieben werden?
Grundsätzlich kann das möglich sein. Entscheidend ist nicht die TOPCon-Technologie selbst, sondern ob Voc, Vmpp, Impp und Isc des konkreten Moduls zur Eingangsarchitektur, zum MPPT-Bereich und zur bestehenden Stringauslegung des Wechselrichters passen.
5. Kann man beim PV-Repowering alte Module einfach durch leistungsstärkere ersetzen?
Nicht ohne erneute Prüfung. Neue Module können andere Spannungs- und Stromwerte besitzen. Deshalb müssen Stringspannung, MPPT-Bereich, Eingangsstrom, Kurzschlussstromgrenzen und die bestehende Stringkonfiguration neu bewertet werden.
