Teilverschattung bedeutet nicht automatisch, dass sich eine Photovoltaikanlage nicht lohnt. Ihr Einfluss kann jedoch deutlich größer sein, als die sichtbare Schattenfläche vermuten lässt. Fraunhofer CSP weist darauf hin, dass unter ungünstigen Bedingungen bereits rund fünf Prozent Verschattung der Moduloberfläche zu einem vollständigen Leistungsverlust des betroffenen Moduls führen können. Ergänzend zeigen Studien der HTW Berlin, dass 10 % Verschattung ohne Gegenmaßnahmen schnell 15 bis 20 % Ertragsverlust im String verursachen können. Wer verschattete Bereiche in der Planung richtig behandelt, reduziert Mismatch-Verluste und erleichtert die Wartung. Dieser Leitfaden zeigt die wichtigsten Lösungsansätze.
Inhaltsverzeichnis
1. Wie stark beeinflusst Teilverschattung den Photovoltaik-Ertrag wirklich?
2. Wie viel Ertrag kosten unterschiedliche Verschattungsquellen?
3. Wie sollte ein teilverschattetes Dach geplant werden?
4. Welche Systemlösung eignet sich für teilverschattete Dächer?
5. Welche Rolle spielen Modultechnik und IBC-Technologie auf schwierigen Dächern?
6. Wie lassen sich spätere Ertrags- und Wartungsprobleme vermeiden?
7. Fazit
1. Wie stark beeinflusst Teilverschattung den Photovoltaik-Ertrag wirklich?
Verschattungsverluste stehen in keinem einfachen 1:1-Verhältnis zur Schattenfläche. Die Wirkung hängt davon ab, welche Zellen betroffen sind und wie der Wechselrichter reagiert.

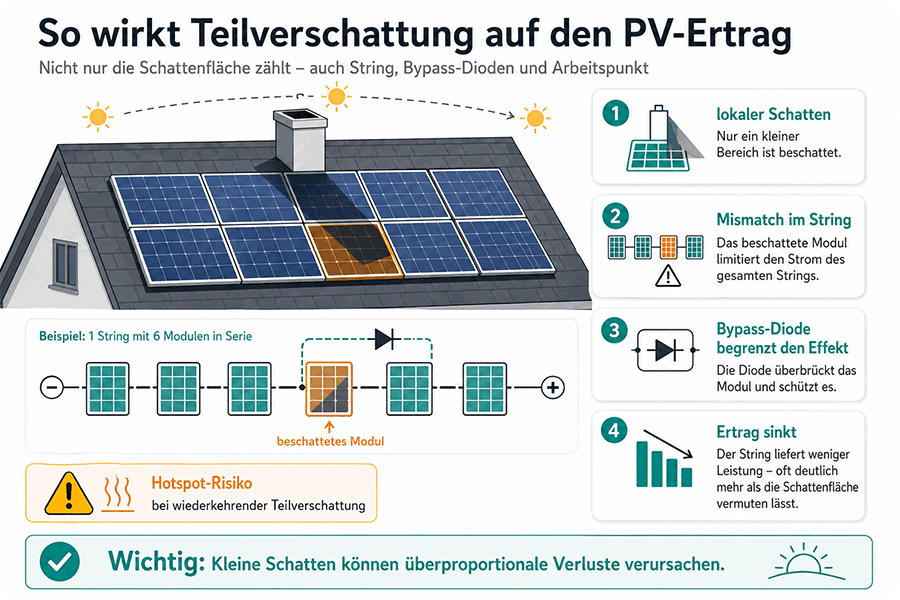

Warum kann ein verschattetes Modul den gesamten String beeinflussen?
In typischen Anlagen sind Module in Reihe (String) geschaltet. Verringert sich die Einstrahlung bei einem Modul, ändern sich die Bedingungen für den ganzen String. Moderne Wechselrichter können in Kombination mit Bypass-Dioden beeinträchtigte Teilbereiche überbrücken. In einem Fronius-Beispiel sinkt die Leistung eines Strings (20 Module) bei ungünstiger Arbeitspunktwahl von 6.000 W auf 1.800 W. Aktiviert der Wechselrichter die Bypass-Diode, steigt die Leistung wieder auf 5.894 W.
Welche Aufgabe haben Bypass-Dioden?
Bypass-Dioden unterteilen das Solarmodul in elektrische Teilbereiche. Fällt starker Schatten auf einen Bereich, wird der Strom daran vorbeigeleitet. Das schützt vor Überhitzung (Hotspots) und hält den restlichen String aktiv. Die überbrückten Zellen liefern jedoch keine Leistung.
Ihre tatsächliche Wirkung hängt unter anderem von folgenden Punkten ab:
● Welche Zellbereiche einer Bypass-Diode zugeordnet sind.
● Wie die Zellen innerhalb des Moduls gruppiert sind.
● Ob der Schatten längs oder quer über das Modul läuft.
● Ob das Modul hochkant oder quer montiert wird.
IEC 61215-2 umfasst unter anderem Prüfungen zur Hotspot-Beständigkeit und zur thermischen Belastbarkeit von Bypass-Dioden. Diese Prüfungen bestätigen definierte Designanforderungen, ersetzen aber keine objektspezifische Verschattungsanalyse des Wohnhausdachs.
Wann werden Hotspots relevant?
Bleibt ein kleiner Zellbereich lange verschattet (z. B. durch Schmutz oder Vogelkot), kann sich dieser stark erhitzen. Fraunhofer CSP bewertet langfristige Teilverschattung daher auch als Zuverlässigkeitsthema, nicht nur als Ertragsfrage.

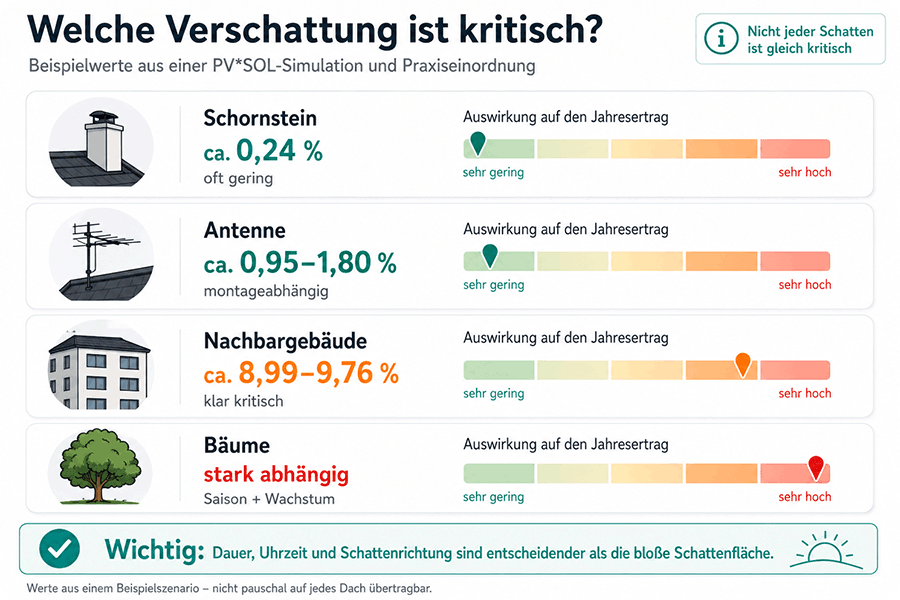

2. Wie viel Ertrag kosten unterschiedliche Verschattungsquellen?
Nicht jeder Schatten verursacht denselben Verlust. Feste Prozentwerte lassen sich nicht pauschal übertragen.
Schornsteine und kleinere Dachaufbauten
Schornsteine, Lüftungsrohre, Gauben und andere Dachaufbauten erzeugen meist lokale, wandernde Schatten. Da ihre Position feststeht, lässt sich ihr Jahresverlauf in einer 3D-Planung vergleichsweise gut simulieren.
Ein Schornsteinschatten ist insbesondere dann relevant, wenn:
● er während ertragsstarker Mittagsstunden auftritt,
● er täglich denselben Zellbereich trifft,
● mehrere betroffene Module ungünstig in einem String zusammengefasst sind,
● die Einbaurichtung nicht zum Schattenverlauf passt.
Bäume und Vegetation
Bäume sind schwieriger vorherzusagen, weil sich ihre Wirkung über die Betriebsdauer der Anlage verändert. Eine heute kaum störende Baumkrone kann nach einigen Jahren deutlich größere Dachbereiche verschatten. Laubbäume verursachen zudem im Sommer und Winter sehr unterschiedliche Schattenbilder.
Zusätzlich zur direkten Verschattung können Bäume verursachen:
● Laubablagerungen,
● Pollenbelastung,
● Vogelkot,
● Äste in unmittelbarer Modulnähe,
● zusätzlichen Pflege- und Rückschnittbedarf.
Bei der Planung sollten daher nicht nur die aktuelle Baumhöhe, sondern auch zukünftiges Wachstum, Eigentumsverhältnisse und die rechtliche Möglichkeit eines Rückschnitts berücksichtigt werden.
Nachbargebäude
Nachbargebäude erzeugen häufig großflächige und lang anhaltende Schatten. Bei der tief stehenden Wintersonne können Gebäudekanten über längere Zeit erhebliche Teile eines Dachs verschatten.
Anders als reine Mismatch-Verluste entsteht der größte Teil dieser Verluste durch die tatsächlich fehlende Einstrahlung. Leistungsoptimierer, Mikro-Wechselrichter oder ein erweitertes MPP-Tracking können diese Energie nicht vollständig zurückgewinnen.
Antennen, Geländer und schmale Schatten
Schatten von Antennen, Geländern oder schmalen Masten wirken optisch klein, können aber mehrere elektrische Teilbereiche eines Moduls gleichzeitig schneiden.
Ihre tatsächliche Wirkung hängt besonders ab von:
● der Einbaurichtung des Moduls,
● der internen Halbzellen- oder Zellsegmentierung,
● der Position der Bypass-Dioden,
● der Schattenbreite,
● der Bewegungsrichtung des Schattens.
Fronius hat mit PV*SOL eine 11,85-kWp-Wohnhausanlage in Brandenburg simuliert. Das System bestand aus 30 Halbzellenmodulen; die unverschattete Referenzanlage erreichte im Modell 14.485,54 kWh Jahresertrag. Die folgenden Werte sind nicht auf jedes deutsche Wohnhaus übertragbar. Sie verdeutlichen jedoch, wie stark sich unterschiedliche Verschattungsquellen und Montagevarianten unterscheiden können.
3. Wie sollte ein teilverschattetes Dach geplant werden?
Der wirksamste Schritt gegen Verschattungsverluste ist eine clevere Modulbelegung vor der Installation.
Ganzjährige Verschattungsanalyse: Sonnenstände im Sommer und Winter müssen simuliert werden.
Bereiche trennen: Dachflächen mit unterschiedlicher Verschattung sollten in separaten Strings an verschiedene MPP-Tracker angeschlossen werden.
Nicht nur auf maximale Modulzahl setzen: Es ist oft sinnvoller, stark verschattete Randbereiche freizulassen, anstatt die Systemplanung unnötig zu verkomplizieren.

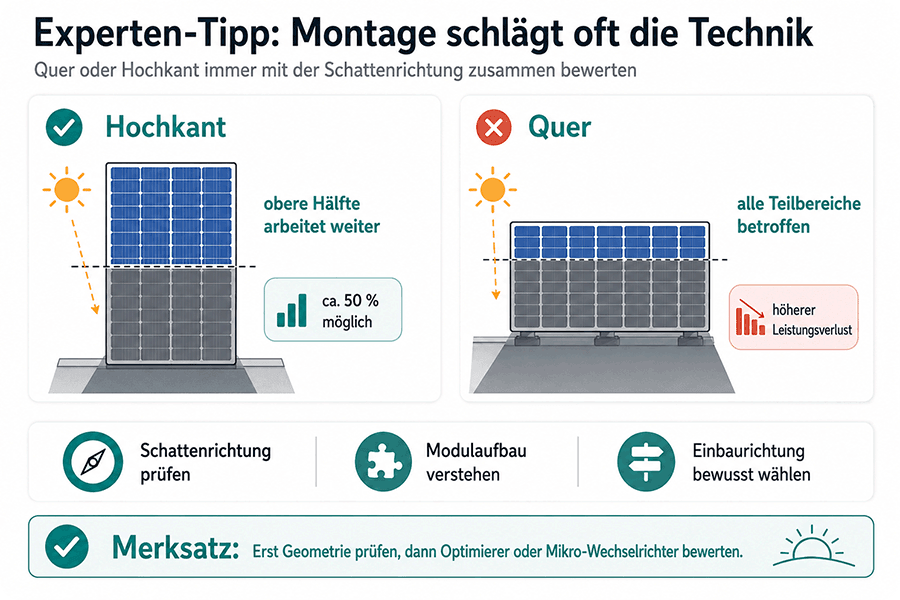

Einbaurichtung (Quer/Hochkant): Bei Halbzellenmodulen kann die Ausrichtung entscheidend sein. Fällt der Schatten von unten auf ein hochkant montiertes Modul, liefert die obere Hälfte weiterhin ca. 50 % der Leistung.
Wartungswege freihalten: Rund um Schornsteine und Antennen sollte Platz für spätere Arbeiten bleiben.
4. Welche Systemlösung eignet sich für teilverschattete Dächer?
Zusätzliche Elektronik ist nicht automatisch die erste oder beste Antwort auf Verschattung. Zunächst sollte geprüft werden, ob sich die Situation durch Modulbelegung, getrennte Strings und ein geeignetes Wechselrichterkonzept beherrschen lässt.
Separate Strings und mehrere MPP-Tracker: Ideal für Dachbereiche mit unterschiedlicher Ausrichtung.
Wechselrichter-Schattenmanagement (z. B. Fronius Dynamic Peak Manager): Der Wechselrichter scannt die Kennlinie, um das globale Leistungsmaximum (MPP) zu finden. Dies hilft, Bypass-Dioden korrekt zu aktivieren.
Leistungsoptimierer: Regeln den Arbeitspunkt einzelner Module. Sinnvoll bei stark unterschiedlicher Einstrahlung einzelner Module, bedeuten aber auch mehr Kosten und Komponenten auf dem Dach.
Mikro-Wechselrichter: Erlauben völlig unabhängigen Betrieb. Ideal für kleine, sehr komplexe Dächer.
5. Welche Rolle spielen Modultechnik und IBC-Technologie auf schwierigen Dächern?
Neben der Nennleistung sind Zellverschaltung und Format wichtig. Um Verschattungsverluste weiter zu reduzieren, forscht das Fraunhofer ISE an neuartigen Matrix-Schindelmodulen, bei denen der Strom verschattete Bereiche intelligent umfließen kann.
Was unterscheidet IBC-Module?
IBC steht für Interdigitated Back Contact, also eine rückseitig kontaktierte Solarzelle. Die elektrischen Kontakte liegen auf der Zellrückseite; auf der Vorderseite sind keine herkömmlichen, deutlich sichtbaren Metallkontakte erforderlich.
Diese Bauweise kann:
● sichtbare Metallabdeckung auf der Vorderseite reduzieren,
● eine ruhigere und einheitlichere Moduloptik erzeugen,
● eine hochwertige Full-Black-Gestaltung unterstützen,
● für Wohnhausprojekte mit hohen ästhetischen Anforderungen interessant sein.
IBC löst jedoch keine Verschattung automatisch. Wird das Sonnenlicht durch Schornstein, Baum oder Gebäude blockiert, sinkt auch die Leistung eines IBC-Moduls.
Wie können IBC-Module begrenzte und verwinkelte Dachflächen unterstützen?
Deutsche Wohnhausdächer verfügen häufig über Gauben, Dachfenster, Schornsteine und mehrere Teilflächen. Nicht jeder Bereich ist gleich gut für Photovoltaik geeignet.
Sind Leistungsdichte oder Modulformat ungünstig, kann der Planer versucht sein, Module allein zur Erreichung der gewünschten kWp-Leistung in dauerhaft verschattete Randzonen zu setzen.
Kompakte, leistungsstarke Module können helfen, die gut bestrahlten Kernflächen besser auszunutzen und den Zwang zu reduzieren, langfristig problematische Randbereiche zu belegen.
Als technisches Beispiel weist die aktuelle Maysun-IBC-Serie folgende Eckdaten auf:
● Leistungsbereich von 425 bis 450 W,
● angegebener Modulwirkungsgrad von 21,8 bis 23,0 Prozent,
● Modulabmessungen von 1722 × 1134 × 30 mm,
● Full-Black- und Schwarzrahmen-Ausführungen.
In der Praxis bedeutet dies nicht, dass IBC-Module einen Schornsteinschatten beseitigen. Ihr Nutzen liegt vielmehr darin, durch hohe Leistung pro Fläche und kompakte Abmessungen die gut bestrahlten Dachbereiche intensiver zu nutzen und problematische Randzonen nicht allein zur Erreichung der Ziel-kWp belegen zu müssen.
Eine einheitliche Full-Black-Vorderseite ohne herkömmliche sichtbare Kontaktbahnen kann außerdem besser zur Architektur moderner Wohnhäuser passen.
6. Wie lassen sich spätere Ertrags- und Wartungsprobleme vermeiden?
Ein teilverschatteter String, der regelmäßig zur selben Uhrzeit etwas weniger leistet, ist meist nicht defekt. Verändert sich das Muster, sollten Verschmutzungen, Steckverbindungen oder Bypass-Dioden geprüft werden.
Wichtige Unterlagen für Hausbesitzer:
- Dachbelegungsplan & Stringplan
- Ganzjährige Verschattungsanalyse
- Zuordnung der MPP-Tracker
Checkliste vor Auftragsvergabe:
- Wurde der Schattenverlauf für das ganze Jahr simuliert?
- Ist die Einbaurichtung an die Schattenrichtung angepasst?
- Sind stark verschattete Zonen bewusst freigelassen worden?
- Verfügt der Wechselrichter über ein Schattenmanagement?
7. Fazit
Ein teilweise verschattetes Dach ist für Photovoltaik durchaus nutzbar. Die Lösung liegt nicht automatisch in der teuersten Technik, sondern in der besten Planung. Eine ganzjährige Simulation, sinnvolle Stringaufteilung und die passende Modulwahl (z. B. kompakte IBC-Module) bringen oft bessere Ergebnisse als das bloße Maximieren der Modulzahl.
FAQ
1. Lohnt sich Photovoltaik auf einem teilweise verschatteten Dach?
Ja. Teilverschattung bedeutet nicht, dass die gesamte Dachfläche ungeeignet ist. Entscheidend sind Zeitpunkt, Dauer und Lage des Schattens sowie Modulposition, Stringplanung und Wechselrichterkonfiguration.
2. Benötigt jede teilverschattete Anlage Leistungsoptimierer?
Nein. Bei klar trennbaren Dachbereichen können separate Strings, mehrere MPP-Tracker und ein geeignetes Verschattungsmanagement des Wechselrichters ausreichen. Optimierer sollten einen klaren technischen oder diagnostischen Nutzen bieten.
3. Ist Hochkantmontage bei Geländerschatten immer besser?
Nein. Bei bestimmten Halbzellenlayouts kann Hochkantmontage vorteilhaft sein, wenn der Schatten von unten eintritt. Das Ergebnis hängt jedoch von der internen Zellverschaltung und der Schattenrichtung ab.
4. Können Bypass-Dioden alle Verschattungsverluste verhindern?
Nein. Sie können stark verschattete Zellbereiche überbrücken und deren Einfluss auf andere Bereiche begrenzen. Die Leistung des überbrückten Bereichs geht dennoch verloren.
5. Sind IBC-Module für teilverschattete Dächer geeignet?
IBC-Module können mit hoher Flächenleistung und kompaktem Format dabei helfen, gut bestrahlte Kernbereiche komplexer Dächer besser zu nutzen. Sie sind jedoch keine speziellen Verschattungsmodule; Bypass-Konzept, Einbaurichtung, Strings und Wechselrichter müssen weiterhin gemeinsam bewertet werden.
